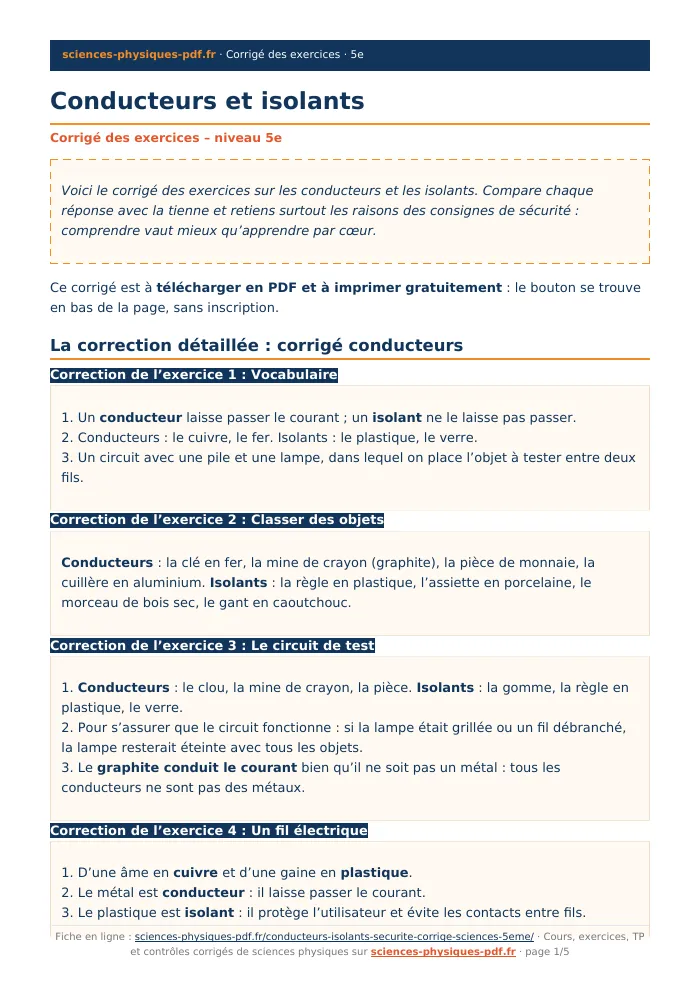

1. Un conducteur laisse passer le courant ; un isolant ne le laisse pas passer.
2. Conducteurs : le cuivre, le fer. Isolants : le plastique, le verre.
3. Un circuit avec une pile et une lampe, dans lequel on place l’objet à tester entre deux fils.

Conducteurs : la clé en fer, la mine de crayon (graphite), la pièce de monnaie, la cuillère en aluminium. Isolants : la règle en plastique, l’assiette en porcelaine, le morceau de bois sec, le gant en caoutchouc.

1. Conducteurs : le clou, la mine de crayon, la pièce. Isolants : la gomme, la règle en plastique, le verre.
2. Pour s’assurer que le circuit fonctionne : si la lampe était grillée ou un fil débranché, la lampe resterait éteinte avec tous les objets.
3. Le graphite conduit le courant bien qu’il ne soit pas un métal : tous les conducteurs ne sont pas des métaux.

1. D’une âme en cuivre et d’une gaine en plastique.
2. Le métal est conducteur : il laisse passer le courant.
3. Le plastique est isolant : il protège l’utilisateur et évite les contacts entre fils.
4. Pour tenir la pince sans toucher le métal sous tension.

1. Les isolants sont les gaines A et B ; le conducteur est l’âme C.
2. La gaine de chaque fil isole les fils entre eux ; la gaine extérieure protège l’ensemble et l’utilisateur.
3. Les âmes pourraient se toucher : le courant passerait directement d’un fil à l’autre sans traverser le récepteur, ce qui est un court-circuit.

a. Vrai. b. Faux : le graphite conduit. c. Faux : 4,5 V est sans danger. d. Vrai : elle contient des substances dissoutes. e. Vrai. f. Faux : le secteur (230 V) est dangereux même avec les mains sèches.

a. Chute dans l’eau : le corps et l’eau conduisent, risque d’électrocution. Règle : jamais d’appareil électrique près de l’eau.
b. La fourchette métallique conduit le courant jusqu’à la main. Règle : ne jamais introduire d’objet dans une prise.
c. Il reste de la tension dans la douille. Règle : couper le courant avant d’intervenir.
d. Le fil enroulé chauffe, la gaine fond, risque d’incendie. Règle : dérouler complètement la rallonge.

1. La pile ronde (1,5 V), la pile plate (4,5 V) et la batterie de voiture (12 V) sont sous 50 V : sans danger.
2. La prise de courant : 230 V.
3. 12 V est inférieur à 25 V : non dangereuse, même en lieu humide.

1. 0 : la lampe est éteinte ; l’eau utilisée est (presque) pure, donc isolante.
2. Environ 3.
3. L’éclat augmente quand on ajoute du sel, d’abord vite puis plus lentement.
4. Les substances dissoutes dans l’eau permettent le passage du courant.
5. Le secteur est dangereux : il y aurait un risque d’électrocution. On utilise une pile.

1. En série : il est dans la boucle.
2. Il fond et coupe le circuit.
3. La lampe s’éteint, plus aucun courant ne circule.
4. Un gros fil ne fondrait pas : le circuit ne serait plus protégé et les fils risqueraient de surchauffer.

1. L’obturateur empêche d’introduire un objet dans les trous sous tension.
2. Le plastique est isolant.
3. Utiliser des cache-prises, ne pas laisser de fils dénudés, expliquer aux enfants.

1. La tension de 4,5 V est très faible, bien inférieure à 50 V : le courant dans le corps est négligeable.
2. Le secteur, à 230 V, enverrait un courant dangereux.
3. C’est un court-circuit : le fil et la pile chauffent.

1. Il ne touche qu’un seul fil : il n’y a pas de boucle fermée passant par lui, donc aucun courant ne le traverse.
2. Il fermerait une boucle entre le fil et le sol : le courant le traverserait, ce serait mortel.
3. Le cerf-volant et sa ficelle pourraient conduire le courant jusqu’à la personne.

1. Non : l’arbre est le point le plus haut et attire la foudre ; le courant peut passer par l’arbre jusqu’aux personnes.
2. Dans un bâtiment fermé ou une voiture, à l’écart des prises, des fenêtres et de l’eau.
3. Le métal est conducteur : le courant de la foudre s’écoule jusqu’au sol sans traverser le bâtiment.

1. Il ne faut jamais tirer la victime à mains nues (b) : le courant passerait dans le sauveteur.
2. D’abord (c), couper le courant ; ensuite (a), appeler les secours.
3. Avec un objet isolant et sec (manche à balai en bois, par exemple).

1. Le métal est résistant et permet de visser.
2. Le plastique est un isolant : la main ne reçoit aucun courant.
3. Non : le métal conduit, et l’eau aggraverait le danger.

1. Couper le courant au disjoncteur ; attendre le refroidissement ; monter sur un escabeau stable ; dévisser l’ampoule ; visser la neuve ; remettre le courant.
2. Éteindre l’interrupteur ne coupe pas toujours le circuit de la douille ; le disjoncteur le coupe vraiment.
3. Des mains mouillées conduisent mieux, et la douille est sous tension si le courant n’est pas coupé.

1. Pile, lampe et fils en série, avec deux fils libres entre lesquels on place l’objet.
2. Lampe allumée : conducteur ; éteinte : isolant.
3. La pile est sans danger, le secteur est mortel.
4. On plonge les deux fils libres dans le liquide, sans qu’ils se touchent.

1. Conducteurs : eau salée, eau du robinet. Isolants : eau sucrée, eau distillée, huile.
2. Le sucre dissous ne rend pas l’eau conductrice ; le sel dissous la rend conductrice.
3. L’eau du robinet contient des substances dissoutes (sels minéraux) qui conduisent ; l’eau distillée n’en contient presque pas.
4. L’eau est conductrice : un appareil branché qui tombe dans l’eau fait passer le courant dans l’eau et dans la personne.

1. L’eau est conductrice et la peau mouillée est moins isolante, donc le danger est plus grand.
2. Le cordon est en plastique isolant : on n’a pas besoin de toucher un interrupteur avec les mains mouillées.
3. La prise de terre relie le boîtier métallique de l’appareil au sol : en cas de défaut, le courant s’écoule par ce fil plutôt que par la personne.
4. Exemples : ne jamais brancher d’appareil près de l’eau ; ne pas toucher un appareil avec les mains mouillées ; couper le courant avant de réparer ; faire remplacer un fil abîmé.
