Peut-on fabriquer les phases de la Lune dans une chambre ? Oui, avec une lampe, une balle et un peu de patience. Dans ce TP sur les éclipses et la Lune, tu deviens la Terre : ta tête est le point d’observation, la lampe est le Soleil et la balle tenue à bout de bras est la Lune.

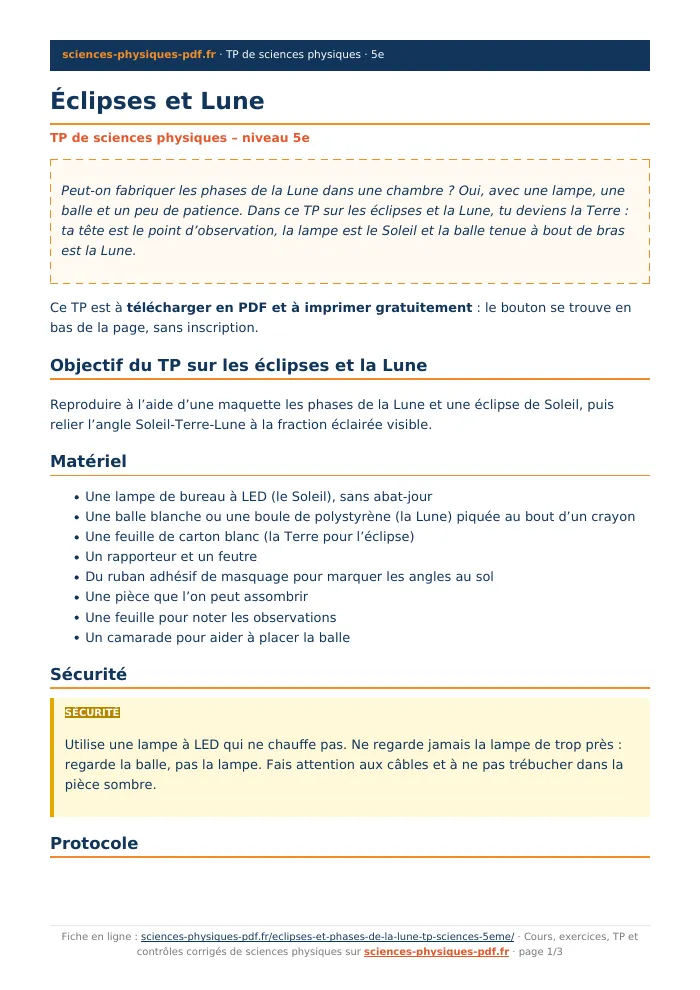

Ce TP est à télécharger en PDF et à imprimer gratuitement : le bouton se trouve en bas de la page, sans inscription.
Objectif du TP sur les éclipses et la Lune
Reproduire à l’aide d’une maquette les phases de la Lune et une éclipse de Soleil, puis relier l’angle Soleil-Terre-Lune à la fraction éclairée visible.
Matériel
- Une lampe de bureau à LED (le Soleil), sans abat-jour
- Une balle blanche ou une boule de polystyrène (la Lune) piquée au bout d’un crayon
- Une feuille de carton blanc (la Terre pour l’éclipse)
- Un rapporteur et un feutre
- Du ruban adhésif de masquage pour marquer les angles au sol
- Une pièce que l’on peut assombrir
- Une feuille pour noter les observations
- Un camarade pour aider à placer la balle
Sécurité
Sécurité
Utilise une lampe à LED qui ne chauffe pas. Ne regarde jamais la lampe de trop près : regarde la balle, pas la lampe. Fais attention aux câbles et à ne pas trébucher dans la pièce sombre.
Protocole
- Place la lampe sur un meuble, à hauteur de tes yeux, dans une pièce sombre. Place-toi à 2 m environ de la lampe, face à elle.
- Tiens la balle au bout de ton bras, à 60 cm environ de ta tête, juste à hauteur des yeux, entre la lampe et toi (angle 0°). Regarde la balle : note la partie éclairée visible.
- Tourne sur toi-même d’un quart de tour (90°) en gardant la balle à bout de bras : note ce que tu vois.
- Fais de même pour 45° et pour 135° (repères au sol avec le ruban adhésif).
- Place-toi dos à la lampe, la balle opposée à la lampe (180°), légèrement plus haute que la tête pour éviter ton ombre. Note ce que tu vois.
- Pour l’éclipse de Soleil, pose le carton blanc (la Terre) derrière la balle, à 20 cm, et place la balle exactement entre la lampe et le carton (angle 0°) : observe l’ombre sur le carton.
- Pour l’éclipse de Lune, abaisse la balle jusqu’à l’ombre de ta tête (angle 180°) : observe ce qui change.
- Éteins la lampe et range le matériel.
Mesures à relever
| Angle lampe-tête-balle (°) | Aspect de la balle (dessin ou mot) | Fraction éclairée estimée (%) | Phase de la Lune correspondante |
|---|---|---|---|
| 0 | … | … | … |
| 45 | … | … | … |
| 90 | … | … | … |
| 135 | … | … | … |
| 180 | … | … | … |
Questions
- Que vois-tu sur la balle quand elle est entre la lampe et toi (angle 0°) ?
- Quelle phase de la Lune cette position représente-t-elle ?
- Que vois-tu à 90° ? Quelle phase de la Lune est-ce ?
- Que vois-tu à 180° ? Quelle phase de la Lune est-ce ?
- Trace la courbe de la fraction éclairée en fonction de l’angle. Que remarques-tu ?
- Que se passe-t-il sur le carton quand la balle est exactement entre la lampe et le carton ? À quelle éclipse cela correspond-il ?
- Pourquoi faut-il tenir la balle un peu plus haut que ta tête quand tu es dos à la lampe ? Quelle éclipse obtiendrais-tu sinon ?
Pour aller plus loin
- Dessine l’aspect de la balle à 20° et à 160° : à quelles phases (croissant, gibbeuse) cela correspond-il ?
- Remplace la balle par une balle plus petite : l’ombre sur le carton est-elle plus petite ou plus grande ?
