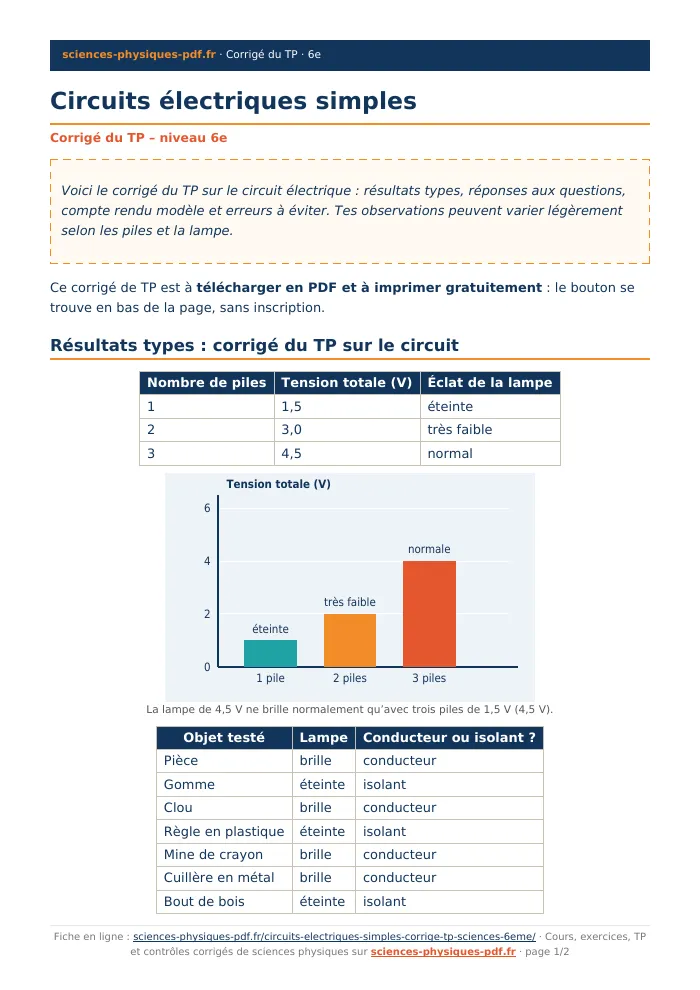

Voici le corrigé du TP sur le circuit électrique : résultats types, réponses aux questions, compte rendu modèle et erreurs à éviter. Tes observations peuvent varier légèrement selon les piles et la lampe.
Ce corrigé de TP est à télécharger en PDF et à imprimer gratuitement : le bouton se trouve en bas de la page, sans inscription.
Résultats types : corrigé du TP sur le circuit
| Nombre de piles | Tension totale (V) | Éclat de la lampe |
|---|---|---|
| 1 | 1,5 | éteinte |
| 2 | 3,0 | très faible |
| 3 | 4,5 | normal |
| Objet testé | Lampe | Conducteur ou isolant ? |
|---|---|---|
| Pièce | brille | conducteur |
| Gomme | éteinte | isolant |
| Clou | brille | conducteur |
| Règle en plastique | éteinte | isolant |
| Mine de crayon | brille | conducteur |
| Cuillère en métal | brille | conducteur |
| Bout de bois | éteinte | isolant |
Réponses aux questions
- L’interrupteur ouvre ou ferme le circuit : fermé, la lampe brille ; ouvert, elle s’éteint.
- Plus on ajoute de piles, plus la lampe brille : les tensions s’additionnent (1,5 V ; 3 V ; 4,5 V). Elle brille normalement avec 4,5 V.
- Entre les pinces, il n’y a pas de conducteur : le circuit est ouvert, le courant ne peut pas passer.
- La pièce, le clou, la mine de crayon et la cuillère laissent passer le courant. La plupart sont des métaux.
- La mine de crayon n’est pas un métal ; elle est en graphite, un conducteur non métallique.
- Le moteur tourne dans l’autre sens : le sens du courant a changé.
- Un fil entre les bornes ferait un court-circuit : la pile et le fil chaufferaient fortement, avec un risque de brûlure.
Conclusion et compte rendu modèle
Nous avons construit un circuit simple avec une pile, un interrupteur, une lampe et des fils. La lampe de 4,5 V ne brille pas avec une pile de 1,5 V, brille faiblement avec deux piles (3 V) et normalement avec trois piles (4,5 V) : les tensions des piles associées s’additionnent. L’interrupteur permet de fermer ou d’ouvrir la boucle : lampe allumée ou éteinte. Avec deux pinces et un espace libre, nous avons testé plusieurs objets. La pièce, le clou, la cuillère et la mine de crayon laissent passer le courant : ce sont des conducteurs. La gomme, la règle en plastique et le bois sec ne le laissent pas passer : ce sont des isolants. Avec le moteur, inverser les fils change le sens de rotation. Nous retenons que le courant ne circule que dans une boucle fermée, que les métaux sont conducteurs et qu’un court-circuit est dangereux.
Erreurs fréquentes en TP
- Oublier de refermer la boucle : un fil non serré suffit à couper le circuit.
- Placer les piles dos à dos (+ avec +) : les tensions ne s’additionnent pas.
- Tester l’objet sans le serrer entre les pinces : le contact est mauvais.
- Conclure qu’un objet métallique est toujours conducteur, alors que sa peinture ou son vernis peut isoler.
- Relier les bornes de la pile par un fil, ce qui crée un court-circuit.
