Voici le corrigé du TP sur la sécurité électrique : résultats types, réponses détaillées, compte rendu modèle et erreurs courantes. Tes valeurs peuvent légèrement varier selon les lampes utilisées.
L’essentiel : Le réseau domestique français fournit une tension alternative de 230 V et 50 Hz par un fil de phase et un fil de neutre, avec un fil de terre qui protège les personnes. Ce corrigé du TP de physique-chimie 3ème sur « Sécurité électrique et réseau » donne des résultats types, les réponses aux questions et un compte rendu modèle, avec les erreurs fréquentes à éviter. Les valeurs mesurées peuvent varier légèrement ; PDF gratuit.

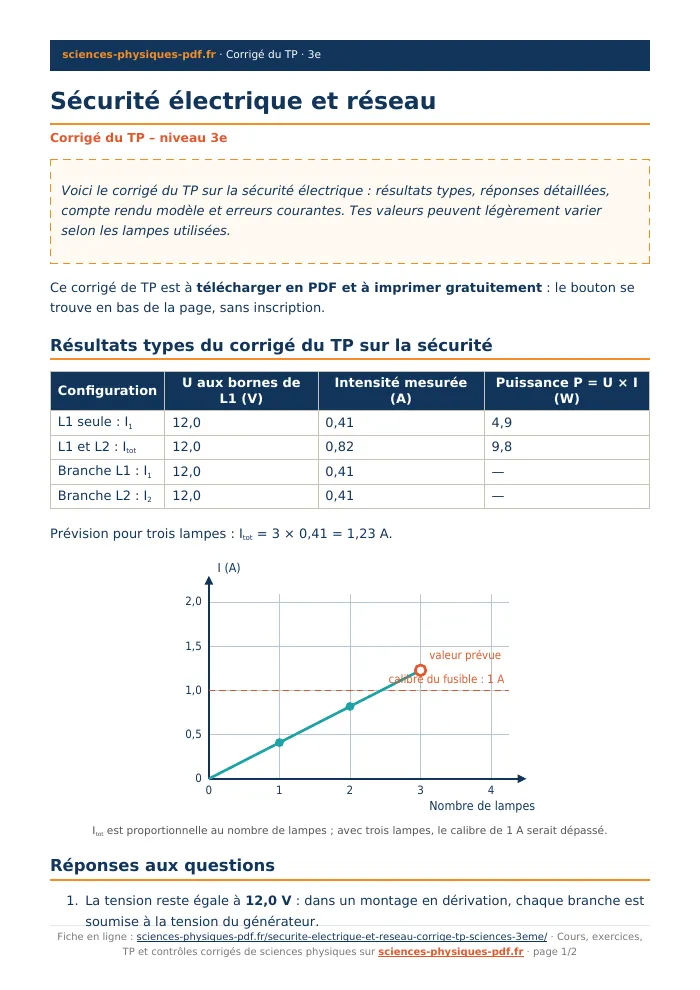

Ainsi, ce corrigé de TP est à télécharger en PDF et à imprimer gratuitement : le bouton se trouve en bas de la page, sans inscription.
Résultats types du corrigé du TP sur la sécurité
| Configuration | U aux bornes de L1 (V) | Intensité mesurée (A) | Puissance P = U × I (W) |
|---|---|---|---|
| L1 seule : I1 | 12,0 | 0,41 | 4,9 |
| L1 et L2 : Itot | 12,0 | 0,82 | 9,8 |
| Branche L1 : I1 | 12,0 | 0,41 | — |
| Branche L2 : I2 | 12,0 | 0,41 | — |
Prévision pour trois lampes : Itot = 3 × 0,41 = 1,23 A.
Réponses aux questions
- Par ailleurs, la tension reste égale à 12,0 V : dans un montage en dérivation, chaque branche est soumise à la tension du générateur.
- I1 + I2 = 0,41 + 0,41 = 0,82 A = Itot : on vérifie la loi d’unicité des nœuds (les intensités des branches s’additionnent).
- De plus, une lampe : P = 12,0 × 0,41 ≈ 4,9 W (proche de 5 W nominale) ; deux lampes : P = 12,0 × 0,82 ≈ 9,8 W.
- Donc, la courbe est une droite passant par l’origine : l’intensité totale est proportionnelle au nombre de lampes identiques.
- Enfin, avec trois lampes : Itot = 3 × 0,41 = 1,23 A, soit plus de 1 A : le fusible fondrait et couperait le circuit.
- Ensuite, il doit être traversé par tout le courant du circuit pour pouvoir l’interrompre en cas de surintensité ; en dérivation, il ne verrait qu’une partie du courant ou serait inutile.
- Puis, chaque appareil supplémentaire sur la ligne augmente l’intensité totale ; quand elle dépasse le calibre du disjoncteur, il coupe pour éviter l’échauffement des fils.
Conclusion et compte rendu modèle
Ainsi, nous avons étudié un circuit à deux lampes 12 V – 5 W montées en dérivation, protégées par un fusible de 1 A. Avec une seule lampe, nous avons mesuré I1 = 0,41 A sous 12,0 V, soit une puissance de 4,9 W. De plus, en ajoutant la seconde lampe en dérivation, la tension aux bornes de L1 est restée égale à 12,0 V et l’intensité totale est passée à 0,82 A, c’est-à-dire I1 + I2 : les intensités s’additionnent dans une dérivation. Ensuite, L’intensité totale est donc proportionnelle au nombre de lampes.
Par ailleurs, pour trois lampes, nous avons prévu 1,23 A, valeur supérieure au calibre du fusible de 1 A, qui fondrait alors. Par ailleurs, dans une maison, le même phénomène explique pourquoi le disjoncteur coupe quand on branche trop d’appareils sur une même ligne : on additionne les intensités et on compare au calibre. Puis le fusible ou le disjoncteur protège donc les fils contre l’échauffement, donc contre l’incendie.
Erreurs fréquentes en TP
- Brancher l’ampèremètre en dérivation : il court-circuite le générateur.
- Brancher le fusible dans une branche au lieu de le placer en série avec l’ensemble.
- Oublier de régler la limitation de courant du générateur.
- Confondre tension (identique dans les branches) et intensité (qui s’additionne).
- Utiliser le secteur au lieu de la très basse tension de 12 V.
- Oublier de couper le générateur avant de modifier le montage.
